產品用途：
本產品主要適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和小型豎井作升降物料或人員之用。
工作原理
結構特點

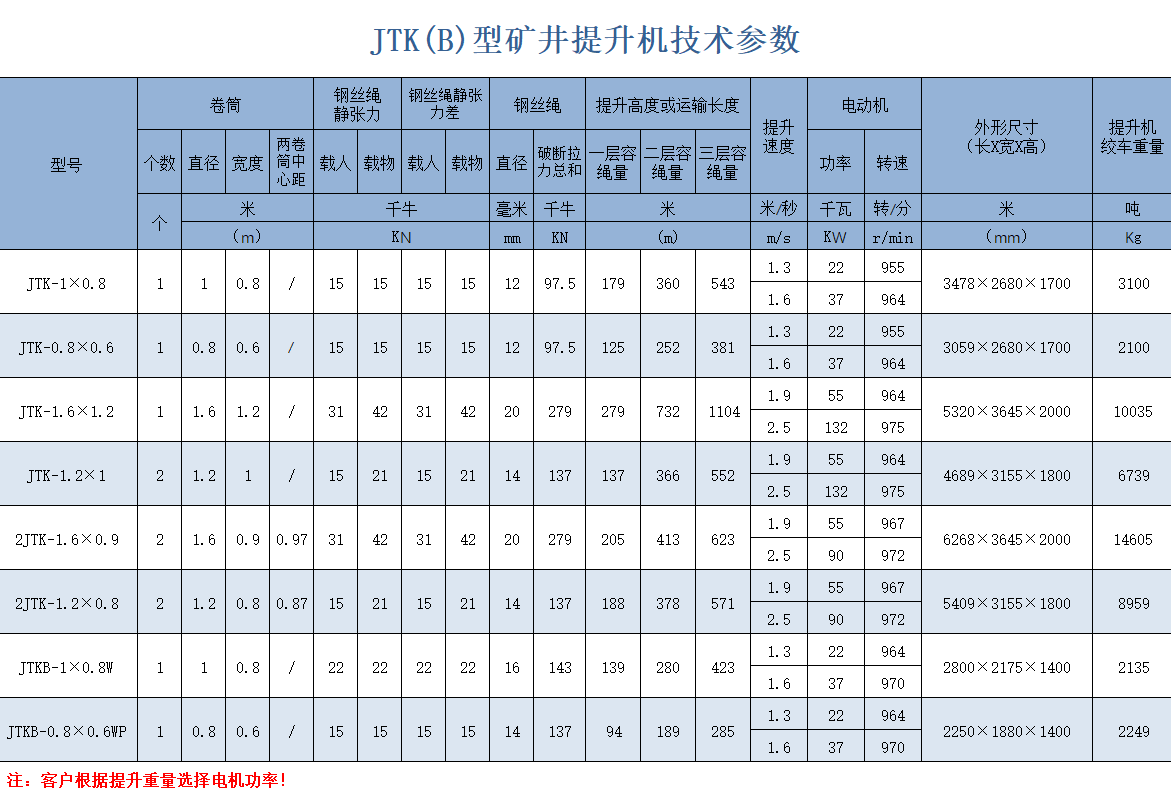

技術參數

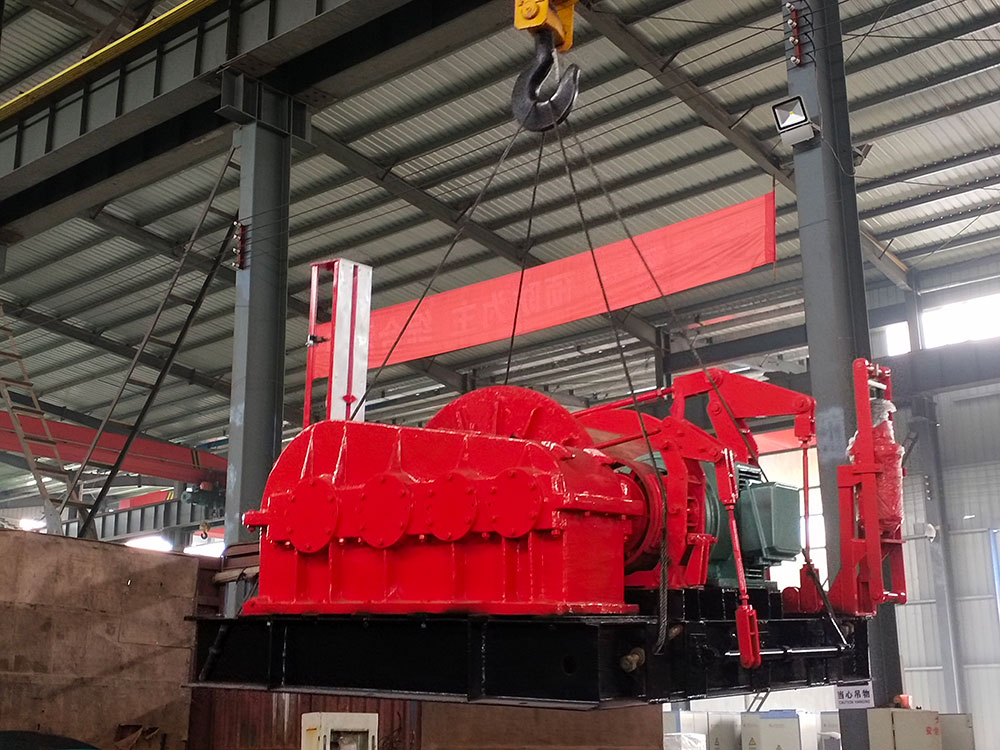

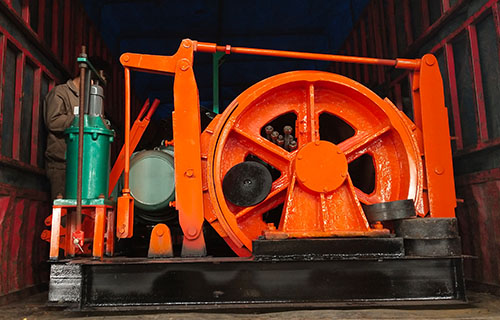

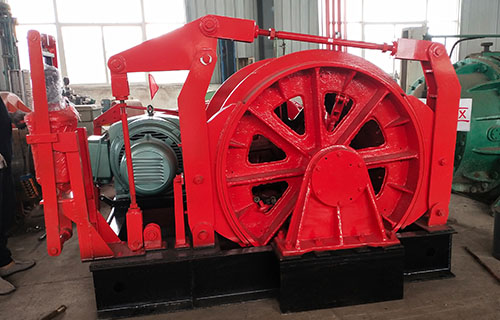

發貨現場
產品配置
產品主要由主軸裝置、制動器、深度指示器、減速器、工作制動系統、彈性聯軸器、彈性齒式柱銷聯軸器、電動機、電氣控制系統等部件組成。
當啟動主電機時，由電動機轉子通過彈性聯軸器將動力傳遞到減速器的高速軸上，經過減速器兩級齒輪傳動減速后，再由減速器的被動軸通過彈性齒式柱銷聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩。同時，提升容器在井筒作上下往返周期性運動。
該提升絞車的主軸裝置有固定卷筒、活動卷筒（僅雙筒用）主軸、兩個軸承座、調繩機構（僅雙筒用）等部分組成，用來纏繞或釋放鋼絲繩。單筒提升絞車鋼絲繩為上出繩，雙筒提升絞車活動卷筒為下出繩，固定卷筒為上出繩，卷筒上裝有襯木。
提升絞車的卷筒根據新彈性理論設計的，選用高強度低合金鋼Q345 A為筒殼材料。有整體焊接和部分式螺栓連接兩種型式：為便于運行中的維修或更換，亦可做成剖分式。
主軸兩端采用可調心雙列滾子軸承，效率高、拆卸維修方便。此本型系列礦用提升絞車實現了所有旋轉部分為全滾動傳動，故整機效率在百分之九十以上，屬節能型礦用提升絞車。
技術特點
（1）采用油缸后置式盤形制動器，電——液聯合控制。
（2）采用（液壓軸向）或徑向齒塊式調繩離合器，調繩準確迅速。
（3）電控可采用PLC編程電控或PLC控制變頻控制。
